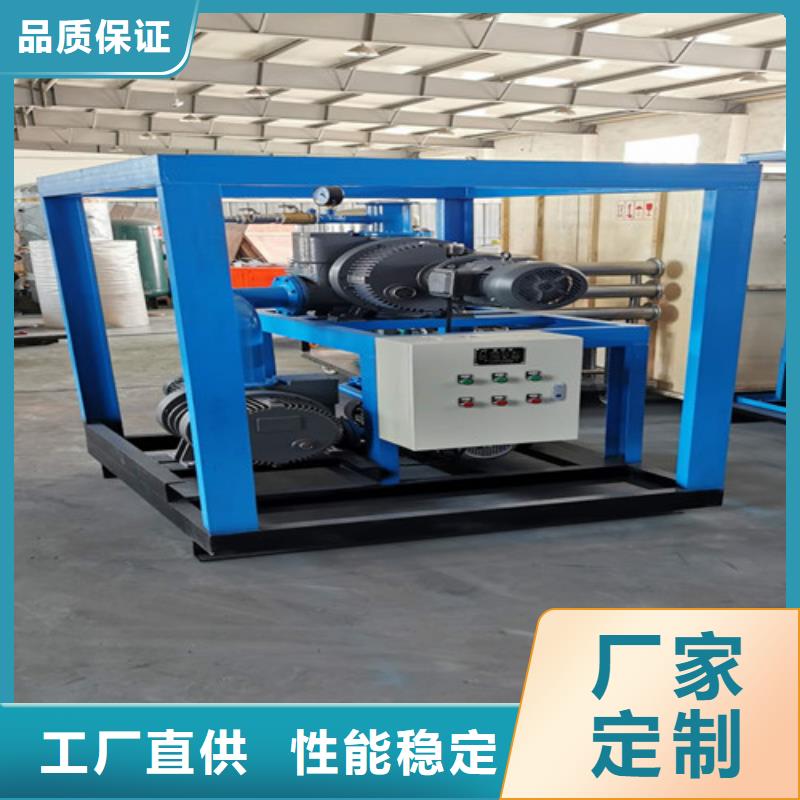

广安SF6气体抽真空充气装置 另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8阀门，需要观察时打开即可；压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上；冷冻系统上设置了一只温度计，利用温包感应SF6液体温度。系统中真空泵的进口处装有电磁真空带充气阀，并与真空泵接在同一个电源上，当泵停止工作时，阀能自动将真空系统封闭，并将大气通过泵的进口充入泵腔，从而避免泵油逆流污染真空系统。系统中的冷冻系统由高低压压力控制器整定冷冻压缩机的进出口压力。一旦超出限值范围将自行切断冷冻压缩机的工作，低压断开时待压力回升或高压断开时，待压力回落后，再重新启动压缩机。总体结构，该装置采用手推移动式，可适应室内外正常环境条件下使用。本装置系统比较复杂，由真空泵、SF6压缩机、冷冻系统、贮存容器、管路、各种阀门、仪表及其他附件组成。电控箱、操作阀门和监视仪表全部集中于一侧面板且有流程指示，因而使用时方便明了。四、开机前的工作1、注意要点开机前请注意如下几点：管路连接要保证连接处的密封性。由于本装置出厂时已抽真空，但建议首次开机时先对本装置抽真空，方法见第五节有关内容。在首次开机使用后，一般应在贮存容器和管路内留少量SF6气体，否则开机时建议重新抽真空。2、管路连接用户在使用前，首先应将随机发送的橡胶软管根据功能的需要连接好，为尽可能减小管路损失，管路应尽量短。

广安SF6气体抽真空充气装置电源连接本装置的供电电源为三相交流（五芯制，需接零线）50HZ 380V±10％，总功率≤5KW。装置的电器控制元件全部集中在电控箱内，电器线路图可参见附录五电器原理图、附录六电控箱元件布置图。因按钮、开关及指示灯安装在电控箱的门上，故在正常工作状态下电控箱不用打开，见附录七电控箱操作面板图，只须将放在回收装置贮存容器边上的动力电缆线插头与适当的电源连接。在本节上述几项开机前的工作均已完成的情况下方可开启电控箱电源开关，进入工作状态，此时需按第五节的说明进行操作。电器线路中设有断相与相序保护继电器，可手动调正电源相序。五、操作说明及注意事项进入工作状态的操作应是在完成第四节有关内容的工作后才能进行。本装置具有抽真空、回收贮存、充放、灌瓶、净化干燥五个基本功能及相应的组合功能，下面按各功能分别说明其操作，操作时应注意按先后顺序进行。阀门在下述开机时均假设处于关闭状态。5.1、抽真空指将装置或系统从一个大气压抽至本装置极限真空度或认定的真空度。注意点：开真空泵抽真空前，根据需要决定是否连接管路排放至室外。开真空泵抽真空前，必须保证被抽装置或系统压力为零表压或以下。凡需要观察真空度时，按下电阻真空计开关，电磁阀工作灯亮，观察完毕后随时关闭电阻真空计开关。

广安SF6气体抽真空充气装置菜单操作在测量状态，通过“确定”键可以进入功能菜单，如图1。1、打印 (打印机为选配件，建议打印时插入外接AC220V电源，增加电池使用时间）打印当前数据：在测量状态，通过按“确定”键可以进入功能菜单，选择“打印”菜单，按“确定”键，即可打印当前数据。2、保存数据在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“保存记录”菜单，按“确定”键，进入保存数据页面，保存数据时，可以根据设备进行编号。设备编号多为六位，可以通过“上”、“下”键增加数值大小，“左”、“右”键移动到要调整数据位。输入编号后，按“确定”键，完成保存数据。按“取消”键可以返回上一页，此时不保存数据。3、查看记录在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“查看记录”菜单，按“确定”键，进入查看记录页面。显示时从一次保存的数据，可以按“上”、“下”键翻看数据。按“确定”键，打印记录。4、删除记录在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“删除记录”菜单，按“确定”键，可删除所有数据。5、修改时间在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择修改时间，按“确定”键，进入修改时间页面。通过“上”、“下”键可以增加时间数值，“左”、“右”键可以减小时间数值。输入小时、分钟、秒后，按“确定”键可以转到下一个修改域内。

广安SF6气体抽真空充气装置冷凝器不转风扇电机缺陷检查风扇电机10电加热不工作断路器熔断电加热有缺陷检查断路器4DL检查电加热在检查上述故障可能的原因时，还应注意检查总电源断路器和各开关、按钮的接触性及有关的接线情况。7.2、真空泵7.2.1真空度不高的原因和方法真空泵出口检查，全压强不高，旋去加油塞无明显漏气声，可能存放不当，有水汽进入泵内，应更换新油。无漏气声，换油无效，应检查阀座上小油孔是否堵塞，小孔位置在泵的短阀片处月形槽内。接入系统后真空度不高，可能是系统接头，管道阀门，各类设备有漏气，应逐一捉漏检查，排除故障。泵未经拆卸清洗，突然出现撞击声，真空度下降，可检查旋片弹簧是否折断，或有无异物进入泵内。泵使用日久，真空度渐有下降，可能是润滑油混入可凝性气体和润滑油裂介变质，以及零件老化所致，可用换油、换零件，逐一试验。泵拆装后，有大漏气声，可能是橡胶件装配不当，损坏，应调整或更换。排气阀片老化变形、损坏或螺钉拉脱，会出现异样气声和油面的显著泛动，也会影响真空度，应调整重装。以上措施均无效，又无漏气声，可能使用日久，零部件磨损或受腐蚀所致，也可能是转子变形，精度降低，甚至转子、旋片等零件损坏，应拆开检查，修整或换上新零件。

广安SF6气体抽真空充气装置仪器面板说明1、前面板注：同时按下两侧的支架调节按钮，可以调节支架的角度。按键说明确定键：确认功能，在不同的界面下可调出/进入菜单、确认命令、确认设置的数值。取消键:退出功能在不同的界面下可退出菜单、放弃设置的数值。上 键：菜单项向上切换/菜单数值增加。下 键：菜单项向下切换/菜单数值减少。左 键：设置数值位左移选择。右 键：设置数值位右移选择。2、后面板3、液晶屏三、测量方法1、连接SF6设备将测量管道上螺纹端与开关接头连接好，用扳手拧紧，关闭测量管道上另一端的针型阀；再把测试管道上的快速接头一端插入露点仪上的采样口；将排气管道连接到出气口。将开关接头与SF6电气设备测量接口连接好，用扳手拧紧；2、初始化打开仪器电源开关，仪器进入初始化自校验过程。3、检查电量本仪器优先使用交流电。使用直流电时，请查看右上角显示的电池电量，如果电量指示变红，请关机充电后继续使用。4、开始测量完全打开露点仪前面板上的流量阀，然后通过调节前面板上的针型阀，把流量调节到0.5L/M左右，开始测量SF6露点。设备测量需要3～5分钟其后每台设备需要1～2分钟。5、存储数据设备测量完成后，可以将数据保存在仪器中，按“确定”键调出操作菜单，具体操作方式见下节内容。6、测量其他设备一台设备测量后，关闭测量管道上的针型阀和露点仪上的调节阀。露点仪保护开关旋至“保护”。将转接头从SF6电气设备上取下。如果需要继续测量其他设备，请不要关闭仪器电源，按照上面步骤继续测量下一台设备。7、测量结束所有设备测量结束后，关闭露点仪电源。

广安SF6气体抽真空充气装置注意事项1、仪器应放置在位置，防止摔坏。避免剧烈震动。2、勿测有腐蚀性的气体。3、仪器使用前，应及时充电。4、充电时只需将电源线接入220V插座，无需打开电源开关，仪器将自动充电，充电时间一般需要10个小时。附 录 ：(六氟化硫断路器含水量测量要求)测 试 内 容 标 准 （μl/l 20℃）六氟化硫断路器出厂和大修中（整体装复以前）应分别测量开断单元和支柱单元水份值。≤150 交接时由支柱下部充气接口测量断路器水份值。≤150 运行中由支柱下部充气接口测量断路器水份值。测试周期按“预试规程”规定。≤200运行中，必要时（开断单元漏气、解体过开断单元）六氟化硫断路器应由联箱内自封接头处单独测量开断气室含水量。≤300

广安SF6气体抽真空充气装置 SF6气体泄漏智能监控报警系统是根据《SF6法规》，为在安装有SF6设备的配电装置室的工作人员提供人身保护而设计、开发的智能型在线监测系统。它主要检测开关室SF6气体浓度含量和氧气含量，当环境中SF6气体含量超标或缺氧时，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。它独有的微量SF6气体检测技术，能检测到10~5000ppm浓度的SF6气体，不仅可以达到保障人身的目的，而且还能确保设备正常运行；进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。本系统可为广泛应用于各种电压等级的SF6开关室、SF6开关室、组合电气室（GIS室）、SF6主变室等。1.2、主要特点 超限报警泄漏时自动启动风机排风功能； 环境中O2含量检测功能；缺氧时自动报警，自动排风； 大屏幕液晶动态中文显示，具有屏幕自动保护功能。界面友好，刷新速度快； SF6、O2气体含量超标时，风机自动启动功能； 定时排风功能； 报警时启动强制排风功能； 相关历史数据存储及检索功能； 温度、湿度检测、报警及显示； 语音提示报警功能；

广安SF6气体抽真空充气装置一般的净化干燥随回收贮存和充放过程 同步完成，自循环净化方法如下：贮液罐内SF6自循环时，开冷冻压缩机、V5、V2、SF6压缩机、V3。若SF6压缩机排气压力太高可调节V2阀门开启大小，以便气体正常循环。自循环结束时，关V5、V2、SF6压缩机、V3、冷冻压缩机等。六、维修和保养回收装置及其环境应经常保持清洁，对各主要设备应经常检查，按期维修和保养，请注意不能随意松动任何接头、螺栓、螺母，应有专门人员进行操作、维修。6.1、真空泵6.1.1使用中注意事项经常注意油位。泵起动后再打开阀门。经常注意泵运转是否正常，有无特殊声响，电机是否超负荷运转。注意泵温升不超过40℃。严禁用煤油、汽油、酒精等对泵作非拆卸的清洗。若泵长期搁置不用，应将油放尽，然后注入新油。6.1.2换油期新泵跑合运转后，可能有少量金属碎屑和其他杂质在油箱中沉积起来，对泵的性能不会有影响，但以除去为宜，在使用100小时后，把油放出，把含有杂质的少部分油除去，其余的清洁油仍可用滤网过滤后加入泵内，酌量补充一点新油，以后的换油期，需油用户根据使用情况和效果酌情决定。原则为一年更换一次（约2000小时）。6.1.3换油方法先开泵运转约半小时，待油变稀，停泵从放油孔放油。再敞开进气口运转10~20秒，此间可以吸气口缓缓加入少量新油。以更换泵腔内的存油，如出来的油很脏，后者可重复进行，不可用清洗液冲洗泵内存油和杂质。6.2、SF6压缩机6.2.1使用注意事项因启动过频会影响电机寿命，所以每小时启动次数应尽量少于5次，每次停机时间应在3分钟以上。尽量避免压缩机较长时间真空运转，故回收时要注意观察压缩机进气口压力，当回收初压力(M1)显示为零表压，达到预定值，及时停止压缩机回收。

广安SF6气体抽真空充气装置运转中的油面应保持在视油镜范围内，即1/4-3/4位置。缺油停止运行。6.2.2换油期原则上为一年更换一次(约2000小时)6.2.3换油方法隔断SF6压缩机系统，松开回油管接头，从放油孔放油，清洁后加油至中心位置，再连接好回油管路，对SF6压缩机抽真空，抽至100Pa以下压缩机方可投入使用。6.3、冷冻系统6.3.1系统描述冷冻系统由冷冻压缩机、风冷冷凝器、贮液器、过滤器、电磁阀、热力膨胀阀、蒸发器等组成。为了保持冷凝器的能，应注意本装置工作场地的清洁，冷凝器进风面与墙距离至少0.5米。6.3.2冷冻压缩机冷冻压缩机为全封闭压缩机，每小时开停次数应少于5次，每次运转时间在5分钟以上，一次停机时间不少于3分钟。运行中应检查冷冻压缩机吸排气压力值是否在规定范围内，高低压压力控制器出厂时已调整好控制值，当低于低压限值时，待压力升高后，当超过高压限值时，待压力降低后重新启动压缩机。6.3.2.1运行中应注意冷冻压缩机有无异常声响，冷凝器风扇运转是否正常，若发现异常现象，则切断电源，然后进行检查修理。6.3.2.2注意各连接部位是否有泄漏和渗油现象，渗油的部位往往是泄漏部位，发生上述现象，及时停机检查处理。6.3.2.3运行中勿直接接触配管，以免高温部分对人体的烫伤。6.3.2.4不得随便松动各连接部位的螺栓及接管螺母，检修应有专门人员进行。6.3.2.5冷冻系统检修后严格清洗、干燥，不得残留有任何杂质，并对冷冻系统抽真空至100Pa以下方可充注R22投入使用。将氟里昂钢瓶与加液口截止阀相连，先不要拧紧螺帽，开一下氟里昂钢瓶，使氟里昂气体冲出，以排尽管路内的空气，然后再拧紧该螺帽，打开截止阀。

广安SF6气体抽真空充气装置 敬告尊敬的用户：如果您是次使用本产品，敬请注意以下事项：?测量开始，首先全部打开面板上的流量阀，然后用仪前面板上的针型阀调节流量。测量结束，则反之操作。?本设备内置大容量锂电池，充满电后理论可连续工作10小时。?露点仪放置长时间不使用时，在测试管道和气室中会剩有部分空气，因此在次测试时，其中的高湿气体会影响其测试速度，因为被测SF6气体达到饱和前需要先要将空气中的湿气带走。所以我们会发现当测试第二台SF6电气设备及以后再测量的速度就会很快（1-2分钟）。?打印数据时，建议插上AC220V电源，增加电池使用时间。一、产品特点及技术参数产品特点智能校准传感器探头可自动校准零点，保证每次测量的准备性；快速省气开机进入测量状态后每SF6气隔露点测定时间为1min左右；可靠采用德国原装进口自锁接头，可靠、不漏气；海量存储采用大容量数据存储设计，多可存储800组测试数据；高清显示彩屏直接显示露点、微水、环境温度、环境湿度、时间、日期及露点曲线等；智能接口配备RS232接口，可与PC机串口相连，进行数据传输；移动测量内置8000mAh可充锂电池，一次充满理论可连续工作10小时；测值精准增加了温度补偿功能，保证了各种温度条件下的测量结果的准确性技术参数露点测量范围－80℃～＋ 20℃测量精度±0.5℃（－40℃～＋ 20℃）；±1℃（－60℃～-40℃）；±2℃（－80℃～－60℃）响应时间63％需5秒，90％需45秒/63％需10秒，90％需240秒环境温度－40℃～＋80℃环境湿度0～100％ RH显示器件3.5寸彩色液晶显示器电源AC 220V；内置8000mah充电电池：一次充满可使用10小时重量5公斤尺寸250 mm×150 mm×300mm工作温度－30℃～＋60℃

广安SF6气体抽真空充气装置 用途及型号说明SF6气体作为一种绝缘气体，具有、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。LH—7Y—15—50L 真空泵抽速（m3/h）液态贮存压缩机排气量（m3/h）回收装置的“回”字汉语拼音首位大写字母六氟化硫的“六”字汉语拼音首位大写字母二、主要技术参数1、回收回收初压力≤0.8MPa回收终压力≤50KPa回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力53KPa，回收时间小于2.5小时。2、充气对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。3、抽真空装置极限真空度小于等于10 Pa对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。4、贮存贮存容器容积0.051m3名义液态贮存量50kg贮存压力3.8 MPa5、净化对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1％名义储存量7、噪声≤75dB(A)声压级8、工作环境温度 -10°- 40℃9、功率≤5KW10、电源：交流三相五线制 50HZ 380V±10％11、重量约500 kg12、外形尺寸（长×宽×高）：1360×800×1300三、工作原理和结构特征TH-7Y-15-50型SF6气体回收充放装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全，参见附录一系统图。各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。

广安SF6气体抽真空充气装置将测试管道的另一端连接待测设备的补气口（或测试口）。?此时打开综合测试仪前面板上的调节阀，然后调节气体流量。?次测量(sf6微水)需5～10分钟，其后每次测量需3～5分钟。?当测量SF6露点时把流量调节到0.5 SLM(每分钟标准升)左右。4.5、存储数据设备测量数据稳定后，可以将数据保存下来，按屏幕上“系统选项”按钮，调出主菜单界面，选择“打印数据”，可以将当前测试的数据打印出来，选择“保存数据”，可以进入数据保存界面。确认无误后可以按右下角的“保存”，将当前数据保存到仪器内部。仪器多可以保存1000条数据。4.6、查看数据主菜单界面选择“查看数据”功能。进入历史记录查看界面，按右下方的“上一页”和“下一页”按钮，可以上翻、下翻记录，按打印按钮，可以打印当前查看的历史记录。4.7、删除数据主菜单界面选择“删除数据”功能，进入删除数据界面。此时按垃圾桶图标则确认删除所有数据，按左下角箭头可以撤销删除，返回主界面。（注意：确认删除数据后无法恢复）4.8、修改时间主菜单选择“修改时间”功能，进入时间修改页面。按动上下箭头，输入当前的时间，按右下角“确定”按钮，则修改完毕。按“取消”箭头，取消修改，则保留原时间不变。4.9、标定数据因随意更改标定数据，会严重影响仪器的使用。所以我们并不开放数据的标定功能。如有需要可以联系我公司技术支持。

广安SF6气体抽真空充气装置、开机初始化打开仪器电源开关，仪器进入初始化自校验过程。4.3、检查电量使用内部电池供电时，右上角显示将显示电池电量，如果电量显示红色缺电标志时，请尽快充电后再继续使用。本仪器可以边充电边使用，但是充电时间将大幅延长4.4、开始测量?打开电源，仪器会自动初始化。完成自校验后自动进入测量状态。?确认仪器上的高精度调节阀处于关闭状态，将测试管道的快速插头 插入本仪器背部的进气口。?将测试管道的另一端连接待测设备的补气口（或测试口）。?此时打开综合测试仪前面板上的调节阀，然后调节气体流量。?次测量(sf6微水)需5～10分钟，其后每次测量需3～5分钟。?当测量SF6露点时把流量调节到0.5 (每分钟标准升)左右。4.5、存储数据设备测量数据稳定后，可以将数据保存下来，按屏幕上“系统选项”按钮，调出主菜单界面，选择“打印数据”，可以将当前测试的数据打印出来，选择“保存数据”，可以进入数据保存界面。确认无误后可以按右下角的“保存”，将当前数据保存到仪器内部。仪器多可以保存1000条数据。4.6、查看数据主菜单界面选择“查看数据”功能。进入历史记录查看界面，按右下方的“上一页”和“下一页”按钮，可以上翻、下翻记录，按打印按钮，可以打印当前查看的历史记录。4.7、删除数据主菜单界面选择“删除数据”功能，进入删除数据界面。此时按垃圾桶图标则确认删除所有数据，按左下角箭头可以撤销删除，返回主界面。（注意：确认删除数据后无法恢复）4.8、修改时间主菜单选择“修改时间”功能，进入时间修改页面。按动上下箭头，输入当前的时间，按右下角“确定”按钮，则修改完毕。按“取消”箭头，取消修改，则保留原时间不变。
