广安雷电冲击发生器 故障信息：1. 当前充电电压大于设定电压的10％：1.1检查直流分压器的高压端与低压端的连接是否可靠连接；1.2检查直流分压器的BNC插头是否可靠连接，重新插拔一次；2. 急停按下，请旋开按钮：2.1该信息表示急停按钮按下，设备处于待机状态，若要重新启动设备，请先旋开急停按钮；3. 实验过程中，接地闭合：3.1检查接地打开到位的传感器在接地打开的时候是否能够可靠地检测到信号。若接地打开到位时，传感器没有亮或者介于亮和不亮之间，请调整该传感器与铁块之间的距离，使之可靠感应到信号；4. 合闸命令发出3s后，接地没有打开到位：4.1 检查对应的接地电磁铁有没有打开这个动作，若没有，则检查控制信号有没有输出；若有，则按照第3条方法检查。5. 门联锁接地棒未到位：5.1 检查门是否关好，接地棒是否放置在指定的位置。5.2 检查行程开关的信号是否有效，按下开关，人机界面上对应的指示灯会亮。6. 原边过流：6.1 检查过流继电器与电流互感器的整定值是否正确（不同的设备对应的值不一样，请在专业人员指示下进行检查）6.2 按下“故障复位”按钮，恢复初始状态。7. 原边过压：7.1 检查过压继电器与电压互感器的整定值是否正确（不同的设备对应的值不一样，请在专业人员指示下进行检查）7.2 按下“故障复位”按钮，恢复初始状态。8． 若以上处理方案没有解决问题，请联系相关客服。

广安雷电冲击发生器触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮，其功能分别如下：1）【控制电源】：顺时针旋转开关，控制回路接通电源；逆时针旋转，则关断控制电源。2）【紧急停止】：在任何紧急情况下，按下紧急按钮，系统停止切断电源，主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分，图形显示区（1），状态信息显示区（2）和控制区（3）图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作，可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态：显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”，并闪烁，提醒您需要先进行极性切换。?电容器：充电时指针会从左往右移动，说明正在充电，电容器根据充电电压与设置电压以百分比填入，可以直观看到充电情况，并以文字形式显示当前电压。接地状态：当接地电磁铁打开时，图形化接地打开指示灯由绿色变为红色，表示危险。?触发球：可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置，并伴以数字显示当前球隙距离。5.2.2.【状态信息显示区】显示当前系统的设置参数，故障信息，以及各部分的运行状态。?启动条件：备妥、急停按钮及试品门以界面指示灯的方式显示，当系统启动的条件未达到时，该部分会显示为红色。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。?故障状态：当异常指示灯闪烁时说明有故障发生。?设置参数显示：当前电压与充电次数前面的数字为当前的实际测试数据，斜杠后面为设置参数；充电时间前面的数字为当前的充电时间，斜杠后面为设置的充电间隔时间；?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。右侧一行显示PLC运行状态，有故障时，显示故障信息。

<广安>天正华意电气设备有限公司 全自动雷电冲击试验测量系统生产

广安雷电冲击发生器 技术参数1、输出额定电压：参见表12、输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、带载能力：参见表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、测量精度：±（3％满量程＋0.5KV）5、电压波形失真度：≤5％6、使用条件：户内、户外；温度：-10℃∽＋40℃；湿度：≤85％RH7、电源：交流50 Hz，220V ±5％，配20KVA变频电源（输入电压127V，输出电压220V）8、电源保险管：参见表1五、仪器结构说明1、控制器面板示意图 图1图1中各部件示意以及功能说明：(1)“地”：接地端子，使用时与大地相连。(2)“控制输出”：输出多芯插座，使用时与升压体的输入多芯插座相连。(3)“对比度”：对比度调节旋扭，用于调节液晶显示器的对比度。(4)“功能键”：其功能由显示器提示栏对应位置提示。(5)“AC220V”：电源输入插座，内藏保险管。(6)“开关”：电源开关。内藏指示灯，开时亮，关时熄。(7)“打印机”：打印测试报告。(8)“液晶显示器”：显示测试数据。

广安雷电冲击发生器自动测控系统本套设备采用具有世界先进水平的计算机测控一体化系统将控制和测量功能组合在一起。控制系统采用了日本三菱公司的PLC可编程控制器，使控制系统实现了小型化、智能化及高可靠性。屏幕采用10”触摸屏。控制部分和本体的信号传输采用光纤传输，具有双向信号处理功能，从而提高了控制系统的可靠性。控制系统中关键的元器件及部件全部选用进口件，如：PLC可编程控制器采用日本三菱公司、示波器采用美国泰克公司等。测量系统具有波形显示、分析、成图和打印等功能。可以按照高压试验的习惯设定测量参数从而自动整定好数字示波器。可自动计算各个波形参数，所采用的计算方法按照GB/T16896.1-1997及IEC1083标准的规定。控制测量系统采用了先进的抗干扰技术，在高电压、强电场的环境下运行，系统测量准确、控制、可靠。控制系统技术说明如下:控制系统的主要目的是控制冲击电压发生器操作，完成正常的充放电过程，所有运行参数均可通过触摸屏的操作来完成，并对设备运行参数进行实时监控。系统控制方式为手动或自动自动控制方式能按规定的程序进行冲击电压试验，在界面显示发生器状态(接地/不接地充电速度充电电压球距等)。

<广安>天正华意电气设备有限公司 全自动雷电冲击试验测量系统生产

广安雷电冲击发生器 冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：图4-1 冲击测试装置框图设备总共分为以下四个部分（单元）：1）冲击电压发生器；2）电源耦合系统；3）触摸屏控制系统；4）计算机测控系统。4.触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮，其功能分别如下：1）【控制电源】：顺时针旋转开关，控制回路接通电源；逆时针旋转，则关断控制电源。2）【紧急停止】：在任何紧急情况下，按下紧急按钮，系统停止切断电源，主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分，图形显示区（1），状态信息显示区（2）和控制区（3）图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作，可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态：显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”，并闪烁，提醒您需要先进行极性切换。?电容器：充电时指针会从左往右移动，说明正在充电，电容器根据充电电压与设置电压以百分比填入，可以直观看到充电情况，并以文字形式显示当前电压。 接地状态：当接地电磁铁打开时，图形化接地打开指示灯由绿色变为红色，表示危险。?触发球：可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置，并伴以数字显示当前球隙距离。【状态信息显示区】显示当前系统的设置参数，故障信息，以及各部分的运行状态启动条件：备妥、急停按钮及试品门以界面指示灯的方式显示，当系统启动的条件未达到时，该部分会显示为红色。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。故障状态：当异常指示灯闪烁时说明有故障发生。设置参数显示：当前电压与充电次数前面的数字为当前的实际测试数据，斜杠后面为设置参数；充电时间前面的数字为当前的充电时间，斜杠后面为设置的充电间隔时间；?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。右侧一行显示PLC运行状态，有故障时，显示故障信息。

<广安>天正华意电气设备有限公司
全自动雷电冲击试验测量系统生产 <广安>天正华意电气设备有限公司

广安雷电冲击发生器 大型高压发电机的超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。1、在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。2、连线方法：试验时应分相进行，被试相加压，非被试相短接接地。如图10所示3、按照有关规程的要求，试验电压峰值可按如下公式确定：Ｕmax＝√2βＫUo其中Ｕmax ：为0.1Hz试验电压的峰值（kV）β：0.1Hz与50Hz电压的等效系数，按我国规程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：发电机定子绕组额定电压（kV）例如：额定电压为13.8 kV的发电机，超低频的试验电压峰值计算方法为： Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、试验时间按有关规程进行5、在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。

<广安>天正华意电气设备有限公司
<广安>天正华意电气设备有限公司 全自动雷电冲击试验测量系统生产
<广安>天正华意电气设备有限公司 全自动雷电冲击试验测量系统生产

广安雷电冲击发生器 设备技术参数及附件功能，布置系统图、设备设计图 总则本参数适用于本次询价的设备，它提出了设备的功能设计结构性能、安装和试验等方面的技术说明本套设备满足现行国际标准标准及有关行业标准。引用执行的标准GB311.1-2007 高压输变电设备的绝缘配合GB/T16927.1-2007 高电压试验技术 一般试验要求GB/T16927.2-2007 高电压试验技术 测量系统GB/T16896.1-2007 高电压冲击试验用数字记录仪GB/T16896.1-2005 高电压冲击测量仪器和软件ZB F24 001-90 冲击电压测量实施细则GB191 包装运标志GB4208 外壳防护等级GB813-89 冲击试验用示波器及峰值表JB/T9641－1999 《试验变压器》GB1094-2003 《电力变压器》GB/T509-1997 《电力变压器试验导则》DL/T596/1996 《电力设备性试验规程》GB7449-2007 《电力变压器和电抗器的雷电冲击和操作冲击的试验导则》JB/T501 《电力变压器试验导则》JB/T501-1991 《变压器试验技术》IEC60-1、IEC60-2 《高电压试验技术》GB50150-91 《电气装置安装工程电气设备交接试验标准》DL/T557-94《高电压线路绝缘子陡波冲击试验、定义、试验方法和判据》DL/T 846.1-2003 高电压测试设备通用技术条件部分：高电压分压器测量系统DL/T 846.2-2004 高电压测试设备通用技术条件第二部 冲击电压测量系统DL/T 848.5-2004 高压试验装置通用技术条件 第 5 部分：冲击电压发生器采用 PLC-计算机控制与测量(光纤传输光电隔离测控技术)全自动试验系统能满足用户对冲击、工频及局部放电、直流等高压试验控制和测量的所有要求。 使用条件本雷电冲击电压发生器试 验系统装 置主要适 用于 35kV 和 40.5kV 及以下的高中压配电系统电气产品电力设备 的雷电冲击电 压各种标准波 形的试验及研 究。也用于其 它电力产品 (含电力变 压器的雷电冲 击试验)的雷电冲 击试验研究。3.1 海拔高度不超过 2000m3.2 环境温度：-15~＋50℃3.3 空气相对湿度：≤90％3.4 安装使用地点：户内使用，可移动23.5 必须设有一个可靠接地点

<广安>天正华意电气设备有限公司 全自动雷电冲击试验测量系统生产

广安雷电冲击发生器冲击电流避雷器残压试验装置技术方案青岛天正华意电气设备有限公司雷电冲击测试系统/避雷器残压测试系统本系统满足功能有：满足10kV35kV电压等级开关，变压器，互感器等试品雷电冲击全波耐压试验；雷电全波1.2us/50us ±400kV 截波±300kV 满足10kV35kV电压等级氧体锌避雷器8/20us冲击电流试验试验电流10kA一、遵循标准GB/T 311.1高压输变电设备的绝缘与配合GB/T 16927.1高电压试验技术部分一般试验要求GB/T 16927.2高电压试验技术第二部分测量系统GB/T 16896.1高电压冲击试验用数字记录仪GB/T11032-2010 交流无间隙金属氧化物避雷器二、详细配置及技术参数序号额定参数值1、标称电压：400kV2、额定级电压：100kV3、标称能量：20kJ4、冲击总电容：0.25微法(脉冲电容器2微法/75千伏，共8台).5、总级数：4级6、标准波形参数：(1) 标准雷电冲击电压全波，1.2/50s电压利用系数＞85％（空载400PF时大于90％）；冲击电压波形参数及其偏差均符合有关GB311及GB16927标准的要求。7、输出电压大于10％标称电压8、使用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，每60秒充放电一次可连续运行。

<广安>天正华意电气设备有限公司 全自动雷电冲击试验测量系统生产

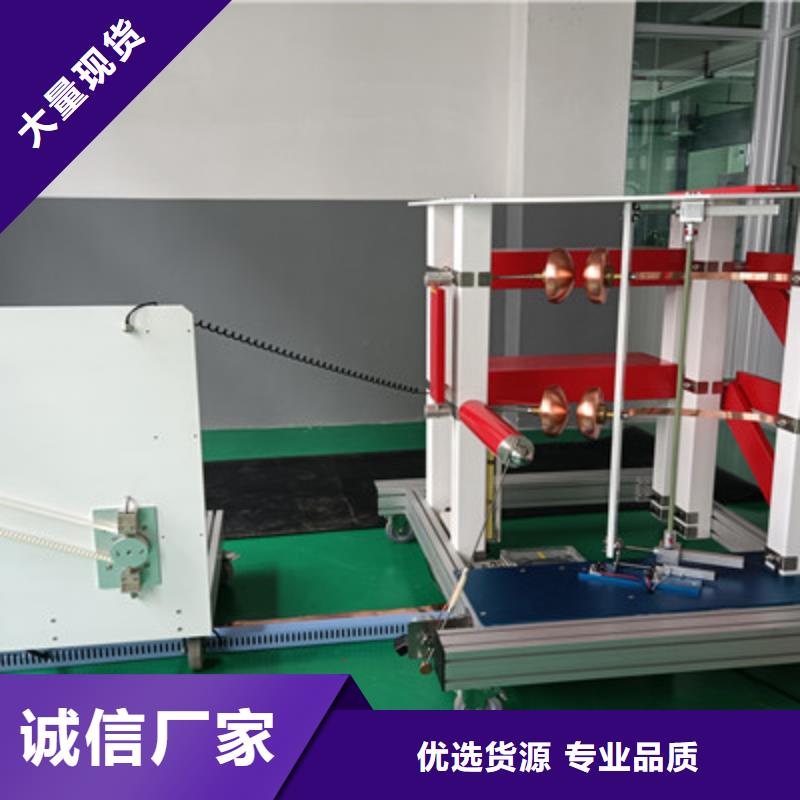

广安雷电冲击发生器所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围 4.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 4.5 自动接地系统：电容器的高压端各有一套自动接地装置，当停止充电或按下紧急停止按钮时自动接地系统启动，发生器主电容通过放电电阻自动接地。4.6 采用单边半波整流充电方式，充电电压为100kV。手动、自动控制调压，从零至100KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化充电装置，外形简洁、美观。

<广安>天正华意电气设备有限公司

广安雷电冲击发生器主要部件充电部分(1)采用恒流充电装置；(2)采用油浸式充电变压器，次级电压85kV，额定容量5千伏安；(3)采用2DL-200kV/500mA的高压整流硅堆反向耐压200kV，平均电流0.5A，高压整流硅堆安装在充电变压器旁：(4)高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘管上；(5)采用双边恒流充电方式；(6)恒流充电装置在10％～额定充电电压范围内，实际充电电压与整定电压偏差不大于±1％，充电电压的不稳定性不大于±1％，充电电压的可调精度为1％；(7)直流电阻分压器，用100kV，400M，油浸式金属膜电阻.低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；(8)自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器短路并经保护电阻接地；(9) 恒流充电的电感、电容、充电变压器(包括高压整流硅堆及极性转换装置)及其保护电阻，自动接地开关和绝缘支柱等安装在一个底盘上；2.本体部分(1)主体结构形式采用四柱结构，由4只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成1级，主体设备为4级，组成组合塔式结构，各级逐级叠装，拆装检测方便，整体结构稳定；(2) 本体采用不对称恒流充电方式，恒流调压，从零至整定电压连续可调，点火放电瞬间充电电源自动关断，每级额定电压100kV；(3)本体绝缘支柱4级塔式结构.每级包括2台MWF75-2.0铁外壳油浸式脉冲电容器、充电电阻、波头电阻、波尾电阻和点火球隙等，所有同步放电球均装在封闭的绝缘内，通过控制台可手动调节球隙 (4)单台脉冲电容为20.05F，直流工作电压75kV，电容器电感0.2H，复合膜油浸绝缘，电容器在正常的工作状态和工作环境下，电容器出线套管能够承受垂直拉力15kg，同时保证不损坏和渗漏油；(5)波头(前)电阻、波尾电阻均采用板形结构，无感绕制，其自感2.5H(减小电感的目的是为了增大负载容量，对于特大容量的负载（如大于5000PF）此项可采用外加调波电容和调波电阻的合适的组合来达到增大负载的目的。)，接头均为弹簧压接力式；(6)波头(前)、波尾电阻支架可以由四支电阻同时并联，波头(前)、波尾电阻长度相等，可通用，且每一级都设有存放多余的调波电阻及短路杆的位置；用短路杆插接可方便使发生器串联运行；

广安雷电冲击发生器 设备操作须知本设备为特殊的高电压设备，为确保人身和设备正常运行，操作和使用此设备的人员都必须具有一定的高电压知识和高电压试验技术，且懂得高电压试验的知识，在阅读本说明书，熟悉该高压电试验设备后，看懂有关电路，根据要求准确调整好回路元件，方可进行试验。?试验进行前，将接地棒从发生器移开且把试区门关闭。合上主电源。?开始试验时，如启动后主电源无电，则检查急停开关和连锁开关；?按“开始试验”按钮打开接地装置，有充电电流而没有电压，检查是否在发生器上有不正常接地。?冲击电压发生器应用金属网隔开，防止试品的暴裂，伤害人员。若要换调元件，需要用接地棒短接电容器，确保电容器上无剩余电荷。?放电电极定期清洁、更换。充电变压器定期常规试验。电容器需要定期测量电容量和介损。?进入本体区域，必须用接地杆将充电电容上的剩余电荷释放，电容器连接端上均需要放电各点反复多次直至任何一段未见到明显火花尤其要注意的是，检查高压部件时接地杆必须始终挂在需要检查的位置上.?更换试品时将接地棒接触到试品非接地端，确保人员接触到的部位接地。?高电压试验须至少两名操作人员方可进行，禁止单人进行操作实验。?在整个实验过程中，严谨操作人员远离设备，时刻注意设备运行状况。?有任何故障或异常现象，立即停止试验，并做好异常现象记录，联系我们。?。7.维护须知1.日常维护程序a、应定期清洁。建议一周一次。b、检查绝缘是否良好c、检查电气连接是否有不良。d、地线是否连接完好。e、检查接线端子有无松动现象，各电气连接接触是否良好。2.长期停放时的维护保养措施长期停放时，应注意绝缘、防潮、防锈等；长期停放后重新使用，应对电气性能进行检测，尤其是绝缘和接地，合格后方可使用。

广安雷电冲击发生器冲击电压发生器成套试验设备技术方案一、适用范围本发生器适用于220KV以下空气间隙、电力电缆及附件、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波、截波、陡波等冲击电压试验。二、使用条件海拔高度： ≤1000m环境温度： -15℃～＋45℃相对湿度：≤90％（20℃）使用环境： 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力：8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波波形畸变率10％Un4.4同步范围不小于20％4.5同步放电失控率：＜2％4.6本体电感 55μH4.7点火范围10％-Un4.8充电电压不稳定度 ＜±1.0％4.9充电电压与基准电压的偏差 ＜±1.0％4.10电压利用系数：负荷电容为1000PF以下时，标准雷电波的电压利用系数≥90％，负荷电容为3000PF以下时，标准雷电波的电压利用系数≥85％， 4.11用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，可连续运行。
